Wohngebäude

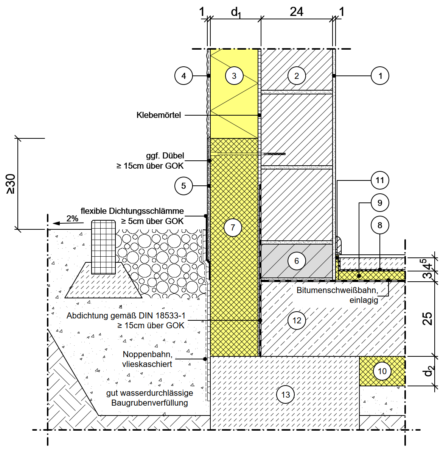

Außenwand mit Wärmedämm-Verbundsystem
Sockelanschluss
Streifenfundament, nicht unterkellertes Gebäude, Dämmung außen, Putzsockel mit Materialwechsel, normale Bewitterung
| 3 | Dicke der Dämmschicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 10 | Dicke der Dämmung von Decken gegen Erdreich (Bodenplatten) | d | m |
| 10 | Wärmeleitfähigkeit der Dämmung von Decken gegen Erdreich (Bodenplatten) | λ | W/(mK) |

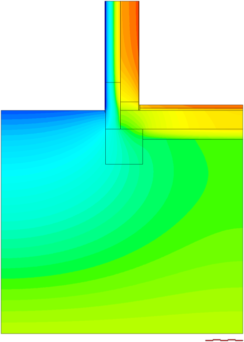

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.17 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Bodenplatte" | U | 0.28 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.414 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 14.4 °C |
